Handleiding Pn16 rubberen schijfpoortklep voor handmatige drukregeling
| Place of Origin | China |
|---|---|
| Merknaam | Youwei Fluid |
| Certificering | Quality system certificate |
| Document | Non Rising Stem Resilient S...al.pdf |
| Minimum Order Quantity | 1 |
Neem contact met me op voor gratis monsters en coupons.
Whatsapp.:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Als u zich zorgen maakt, bieden we 24-uurs online hulp.
xProductdetails
| Features | Non-rising stem, resilient seat, full bore design | Valve Type | Gate Valve |
|---|---|---|---|
| Seat Material | Resilient | Body Material | Cast Iron |
| Application | Water and Wastewater Treatment | Drive way | Manual, Electric, Pneumatic |
Productomschrijving

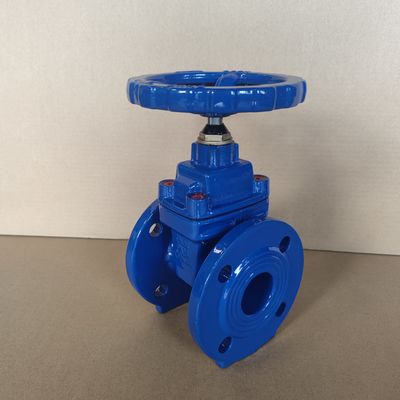

Handleiding PN16 rubberen schijfpoortklep voor watermedia en drukregeling
Deze hekklep is ontworpen voor nauwkeurige handmatige drukregulatie in watergebaseerde systemen, met een robuuste rubberen schijf voor een betere afdichting en duurzaamheid.Gemaakt volgens de druknormen PN16, zorgt het voor betrouwbare prestaties onder 16-bar-werkingsomstandigheden, waardoor het ideaal is voor stedelijke watervoorziening, irrigatie, industriële leidingen en HVAC-toepassingen.
Productkenmerken
1. Niet-toxische anti-corrosiecoating: zowel het binnenste als het buitenste oppervlak van de klep zijn niet-toxische epoxy poeder elektrostatische coating, anti-corrosie lange levensduur, kan rechtstreeks worden gebruikt in drinkwater,de voedingsmiddelen- en geneesmiddelenindustrie.
2Materiaal: de klep, de motorkap, de poort en het handwiel zijn allemaal gemaakt van knoopvormig ijzer, met een hoge sterkte en corrosiebestendigheid.De klep zit en het lichaam zijn volledig gevormd door precisie gieten zonder enige bewerking.
3. Drie O-ring afdichting, waterdruk onder werking van axiale zelfverzegeling, geen verpakking afdichting probleem.De bovenste stofdichte ring voorkomt dat externe onzuiverheden de binnenkant van de as afdichting.
4Wanneer de klep volledig geopend is, wordt de poort volledig van het stroomkanaal opgeheven en is er geen groef aan de onderkant van de stoel, wat niet gemakkelijk is om diverse spullen te verzamelen.Het is gelijk aan de rechte pijp en heeft de laagste stroomweerstand.
Technische specificatie
1Ontwerp volgens EN 1171, BS5163, EN 1074-1 en 2.
2Gezicht tot gezicht afmetingen volgens BS 5163, DIN3202.
3. Hydraulische test volgens de norm EN 12266, IS05208.
4Flankenboren volgens EN 1092-2, ISO 7005-2.
Technische parameters
Belangrijkste technische parameters
|
Testdruk |
PN10 Shell: 1,5 MPa |
Afdichting: 1,1 MPa Afdichting: 1,76 MPa Afdichting: 2,75 MPa |
|---|---|---|
| Uitvoeringsnorm |
DIN 1171 |
|
| Rijweg |
Handmatig, elektrisch, pneumatisch |
|
| Toepasselijke temperatuur |
0°C tot 80°C |
|
| Einde van verbinding |
Flanke: BS EN1092-2 |
|
| Oppervlaktebehandeling |
Epoxy poedercoating, 150-50Oum, volgens AWWA C550 standaard. |
|
| Toepassingsgebied |
Drinkwater, watervoorziening en -afvoer, afvalwaterzuivering, irrigatie, airconditioning, brandleiding, enz. |
|
Materiaal van de hoofdonderdelen
| Nee, dat is niet zo. | Component | Materiaal |
|---|---|---|
|
01 |
Lichaam |
Ductiel ijzer GGG50 |
|
02 |
Plastic wedge |
Ductiel ijzer GGG50/EPDM |
|
03 |
Stam |
Roestvrij staal Cr13, 304, 316 |
|
04 |
Schroef voor het hoofd van de stopcontact |
geallieerd koolstofstaal |
|
05 |
Hoofdstuk |
Ductiel ijzer GGG50 |
| 06 |
0-ring |
NBR of EPDM |
| 07 |
Klier |
Ductiel ijzer GGG50 |
| 08 |
Handwiel |
Ductiel ijzer GGG50 |
| 09 |
Hexagonale bouten |
geallieerd koolstofstaal |
| 10 |
Vlak pakket |
geallieerd koolstofstaal |
| 11 |
Stofring |
NBR of EPDM |
| 12 |
Hexagonale bouten |
geallieerd koolstofstaal |
| 13 |
Vlak pakket |
geallieerd koolstofstaal |
| 14 |
O-ring |
NBR of EPDM |
| 15 |
Stootring |
Messing H62 of Hpb59-1 |
| 16 |
Dekselpakking |
EPDM |
| 17 |
Scheermoer |
Bronzen ZQSn5-5-5 |
Opmerking: de bovenstaande materiaallijst is meerdere en parallelle, de eerste is de basisconfiguratie, als u andere vereisten hebt, specificeer dan in de bestelling.
Optioneel accessoire: handwiel aandrijving, elektrisch apparaat, pneumatisch apparaat, 2Cr13, 304, 316 stam H62, Hpb59-1 koperen stuwring.
