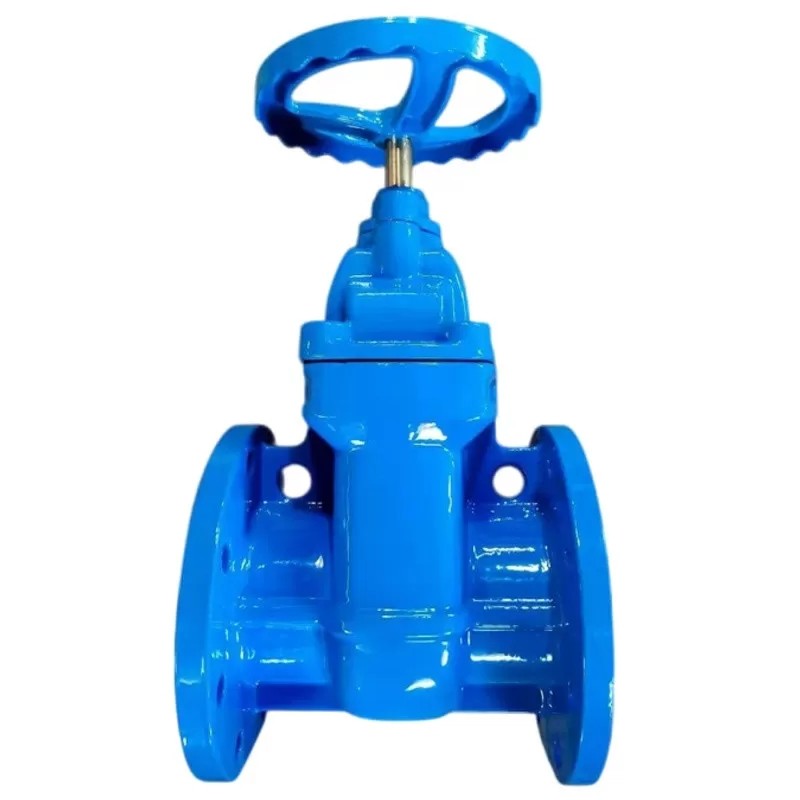

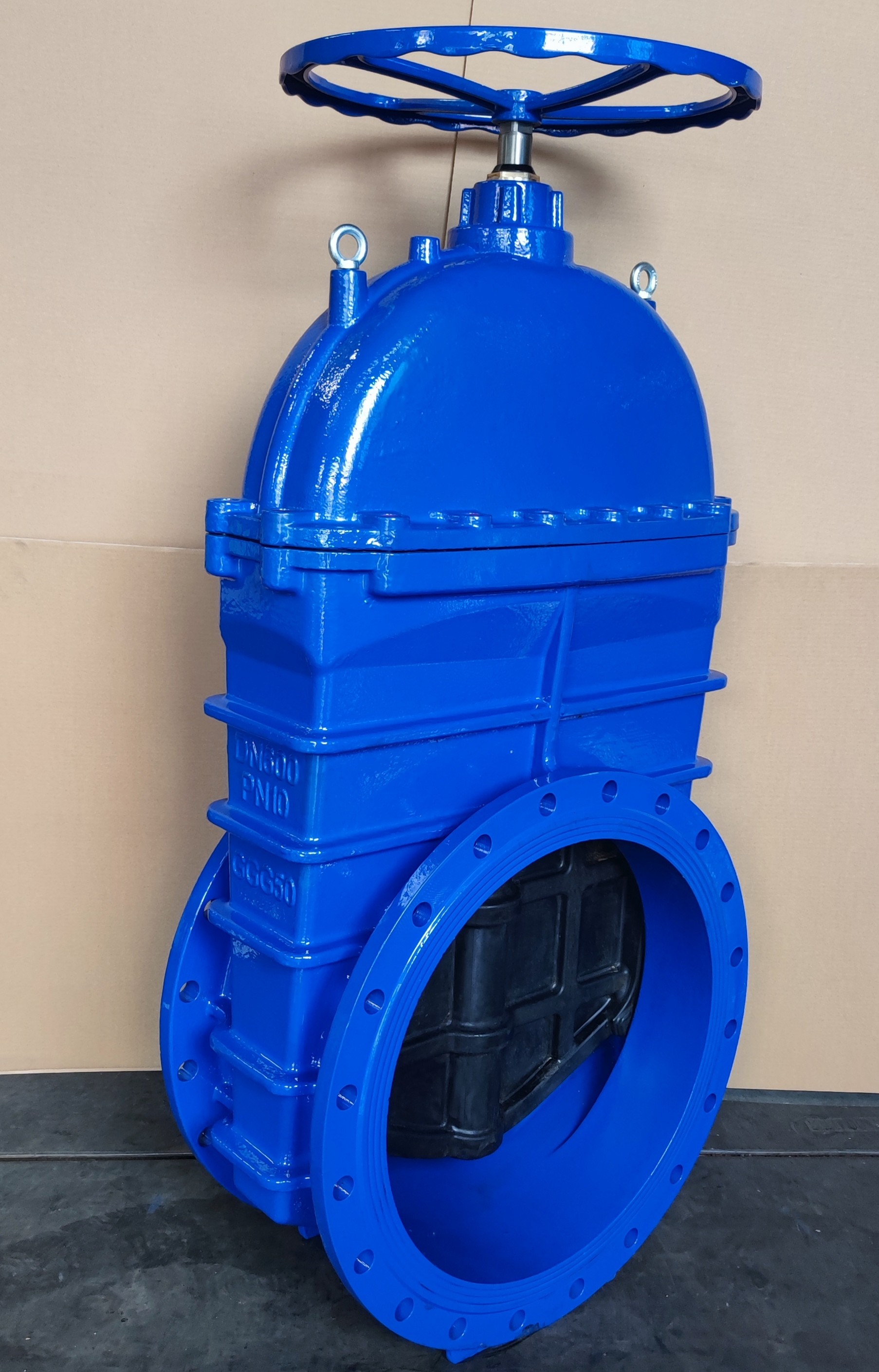

Software Reengineering Non-Rising Ductile Iron Wedge Gate Valve met Rubber Seal Disc

DeNiet-opstaande ductiele ijzeren hekklep met rubberen afdichtingsplaatis een hoogwaardig industrieel ventiel ontworpen voor een betrouwbare stroomregeling in veeleisende omgevingen.niet-opkomende stammechanisme Deze klep zorgt voor een compacte installatie en minimale gebruiks slijtage, waardoor deze ideaal is voor toepassingen met beperkte ruimte.ductiel ijzer (GGG50)LichaamHet biedt uitzonderlijke sterkte en corrosiebestandheid, terwijl deEPDM/NBR-rubberverzegelde wigplaatgarandeert lekkagevrije werking en weerstand tegen temperatuurschommelingen (-20°C tot +250°C).

Productkenmerken

1. Niet-toxische anti-corrosiecoating: zowel het binnenste als het buitenste oppervlak van de klep zijn niet-toxische epoxy poeder elektrostatische coating, anti-corrosie lange levensduur, kan rechtstreeks worden gebruikt in drinkwater,de voedingsmiddelen- en geneesmiddelenindustrie.

2Materiaal: de klep, de motorkap, de poort en het handwiel zijn allemaal gemaakt van knoopvormig ijzer, met een hoge sterkte en corrosiebestendigheid.De klep zit en het lichaam zijn volledig gevormd door precisie gieten zonder enige bewerking.

3. Drie O-ring afdichting, waterdruk onder werking van axiale zelfverzegeling, geen verpakking afdichting probleem.De bovenste stofdichte ring voorkomt dat externe onzuiverheden de binnenkant van de as afdichting.

4Wanneer de klep volledig geopend is, wordt de poort volledig van het stroomkanaal opgeheven en is er geen groef aan de onderkant van de stoel, wat niet gemakkelijk is om diverse spullen te verzamelen.Het is gelijk aan de rechte pijp en heeft de laagste stroomweerstand.

Technische specificatie

1Ontwerp volgens EN 1171, BS5163, EN 1074-1 en 2.

2Gezicht tot gezicht afmetingen volgens BS 5163, DIN3202.

3. Hydraulische test volgens de norm EN 12266, IS05208.

4Flankenboren volgens EN 1092-2, ISO 7005-2.

Technische parameters

Belangrijkste technische parameters

Materiaal van de hoofdonderdelen

Opmerking: de bovenstaande materiaallijst is meerdere en parallelle, de eerste is de basisconfiguratie, als u andere vereisten hebt, specificeer dan in de bestelling.

Optioneel accessoire: handwiel aandrijving, elektrisch apparaat, pneumatisch apparaat, 2Cr13, 304, 316 stam H62, Hpb59-1 koperen stuwring.
