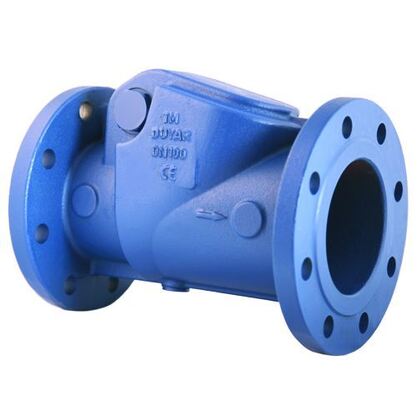

Swing check-valve met drukbepaling PN 16 voor automatische werking en bubbeldichte afdichting in pijpleidingssystemen

  • Swing Check Valve with PN 16 Pressure Rating for Automatic Operation and Bubble-Tight Seal in Pipeline Systems
Plaats van herkomst China
Merknaam YOUWEI
Certificering EAC CE

Neem contact met me op voor gratis monsters en coupons.

Whatsapp.:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Als u zich zorgen maakt, bieden we 24-uurs online hulp.

x
Productdetails
Materiaal Gieten, messing, roestvrij staal, nodulair gietijzer, GGG40 Poortgrootte DN50-DN1200,Standaard,2"-24",DN50-800,3/4"
Stroom Handmatig, elektrisch bediend, hydraulisch, handwielbediend, GO Druk Middelhoge druk, lage druk, PN10-16, PN1.0/PN1.6,250PSI
temperatuur van media Gemiddelde temperatuur, normale temperatuur, lage temperatuur, -10 ~ 100 ℃ Media Water, olie enz., gas enzovoort
Toepassing Algemeen, irrigatie, waterdistributie, industrie, watersysteem Structuur Poort, vlinder, niet-stijgende schuifafsluiter
Standaard of niet-standaard Standaard Productnaam schuifafsluiter, gietijzeren elektrische schuifafsluiter met niet-stijgende steel DN40-DN600, DIN /
Standaard DIN,BS,JIS,F5;AWWA C509/C515;ANSI,DIN3352 Maat DN40-DN600,DN50 ~ DN 1000,2''-24'',DN15 tot 100
Verbinding Flensuiteinden, dubbele flens, BSP, mofuiteinden, binnendraad Lichaamsmateriaal Nodulair gietijzer, DI/CI, DI, gietijzer, messing
Kleur Blauw, verzoek van de klant, eis van de klant, geel, GRIJS Medium Water, water, olie, gas
Type Schuifafsluiter, normaal open, 2-weg, niet-stijgende steel / NRS Kleptype poortklep
Zegel met rubber bekleed, metaal, PTFE
Markeren

PN 16 Swing check valve

,

Automatische werking van het controleventiel

,

Buizendichte niet-terugkeerklep
Laat een bericht achter
Productomschrijving
Swing Check Valve (PN 16)
De Swing Check Valve (PN 16) is een automatisch niet-terugkeerventiel dat zichzelf activeert en is ontworpen om de omgekeerde stroom te voorkomen en kritieke apparatuur in pijpleidingssystemen te beschermen.Met behulp van een scharniervormige schijf die vrij op een draaipunt slingertDe klep is vervaardigd van ductiel ijzer of gietijzer en is ontworpen voor een betrouwbare werking.onderhoudsarme werking in installaties met horizontale of verticale stroom naar boven.
Belangrijkste kenmerken en voordelen
  • Automatische werking:Functies zonder externe stroom- of besturingssystemen. De schijf opent onder stroomdruk naar voren en sluit snel bij stroomstop of omkering.
  • Laag stroomweerstand:In de volledig open positie slingert de schijf zich los van het stroompad, waardoor een gestroomlijnde doorgang wordt aangeboden die drukdaling en turbulentie tot een minimum beperkt.
  • Bubbeldichte afdichting:Er is een elastomeerdichtingsring op de schijf aangebracht, die zich tegen een bewerkte of gecoate metalen stoel in de carrosserie bevestigt, zodat er geen lekkage is in de gesloten positie.
  • PN 16 Nomenclatuurdruk:Gekozen voor een maximale werkdruk van 16 bar (1,6 MPa / 232 psi) bij 20 °C (68 °F), geschikt voor een breed scala aan industriële en gemeentelijke toepassingen.
  • Robuuste constructie:De zware carrosserie en de interne onderdelen zijn ontworpen om waterhamer schokken en herhaaldelijk fietsen te weerstaan.
  • Meerdere schijf- en armontwerpen:Verkrijgbaar met standaard schijf, hendel en gewicht, of met veerondersteunde ontwerpen om de sluitingssnelheid te regelen, de slag te verminderen en de werking in verticale lijnen mogelijk te maken.
  • Volledige en gereduceerde booropties:Beschikbaar om aan specifieke drukverlagings- en kostenvereisten te voldoen.
Technische specificaties
Specificatie Detail
Ontwerp- en productiestandaarden EN 12334, ISO 5752 (face-to-face), ISO 5208 (lekkagepercentage A)
Bepaling van de druk PN 16 (equivalent van klasse 125)
Groottebereik DN 40 (11⁄2") tot DN 600 (24") (typisch bereik)
Materiaal van het lichaam De in punt 3.4.1 vermelde voorwaarden zijn van toepassing op de in punt 3.4.2 bedoelde producten.
Disc / Clapper met een breedte van niet meer dan 50 mm, met een breedte van niet meer dan 50 mm
Zitring Bewerkte integrale stoel van het carrosserie-onderdeel of een insteekring van roestvrij staal (AISI 304/316) voor een betere slijtvastheid
Scharnieren en buizen roestvrij staal (AISI 304/316) voor corrosief vrij draaiende werking
Gaskets EPDM/NBR-standaard voor ringpakkingen voor het gehele gezicht, geschikt voor flanken van PN 16/klasse 125
Buitenste coating Hoogwaardige epoxypoedercoating (ongeveer 250 μm) volgens EN 14901, meestal RAL 5012
Types en configuraties
  • Standaard schommelcontrole (horizontaal):Voor horizontale leidingen met opwaartse stroomrichting.
  • Verticale swingcontrole:Specifiek ontworpen met een tegengewicht- of veermechanisme om een goede schijfvergrendeling te garanderen in verticale pijpleidingen met opwaartse stroom.
  • Niet-Slam / stille controle:Het bevat een externe hendel en gewicht of een intern veermechanisme om een snelle, gecontroleerde sluiting te vergemakkelijken voordat de stroom wordt omgekeerd, waardoor waterhamer en schijf effectief worden voorkomen.
  • Type wafer (dubbelplaat):Een compact, lichtgewicht alternatief voor toepassingen met een beperkte ruimte (meestal PN16/PN40, afzonderlijke productcategorie).
Verzegelingsopties voor elastomeren
  • NBR (nitril):Standaard voor water, oliën, brandstoffen en koolwaterstoffen.
  • EPDM:Standard voor drinkwater, warm water (tot 120°C), stoom en zwakke chemicaliën.
  • FKM (Viton ®):Voor agressieve chemicaliën, hoge temperaturen en aromatische koolwaterstoffen.
  • HNBR, CR (neopreen):Beschikbaar voor specifieke chemicaliën of zeewater.
Toepassingen
  • Pompontladingslijnen: om terugstroom te voorkomen en pompen te beschermen
  • Water- en rioolwatersystemen: in transmissie- en distributienetwerken
  • Verwarming, ventilatie en airconditioning (HVAC): in koel- en verwarmingscircuits
  • Brandbeschermingssystemen: in sprinkler- en standpijplijnen
  • Industriële proceslijnen: voor algemene water-, chemische en andere mediadiensten (afhankelijk van compatibiliteit)
  • Irrigatiesystemen en wateropname-systemen
Critische installatie- en selectienota's
Stroomrichting en oriëntatie:Standaard schommelcontroles vereisen een strikt horizontale installatie met de schijfscharnier horizontaal.Verticale installatie is alleen toegestaan met speciaal ontworpen verticale schommelkleppen.
Grootte:Ondergrote kleppen veroorzaken een hoge drukdaling en vroegtijdige slijtage; overgrote kleppen kunnen leiden tot schijfflits en vroegtijdig falen.
Waterhamervermindering:In systemen met mogelijkheid tot snelle stopzetting van de pomp of omkering van de stroom wordt een niet-slam (stil) remklep of een externe dashpot sterk aanbevolen.
Upstream/Downstream rechtstreeks:Raadpleeg de richtlijnen van de fabrikant voor de minimale rechte buislengtes voor en na de klep om een stabiele stroom en een goede schijfwerking te garanderen.
Bestelnaam
Voorbeelden van bestelcode:
SCV - DN200 - PN16 - DI - EPDM - STD - HW
(Swing Check Valve, grootte DN200, druk PN16, buigzame ijzeren carrosserie, EPDM-dichtheid, standaard horizontaal type, flenseinden)
